AT-2400WCS
写真クリック拡大写真
※微弱電波のため障害物等があれば
極端に距離が落ちます
|
|
従来とは違うデジタル信号で
ノイズの無いクリアな映像
|
|
電波状況が悪い場合は1秒間の画面のコマ数を
自動で調整!!従来の無線カメラのように砂嵐
状態(ノイズ)による映像の乱れが出ません! |
わずらわしい配線を無くしたデジタル防犯カメラシステム
項目 |
仕様 |
カメラ <AT-2401Tx> |
イメージセンサー |
1/4インチ カラーCMOS |
有効画素 |
30万画素 |
レンズ |
3.6mmボードレンズ |
映像方式 |
NTSC |
最低被写体照度 |
0LUX ※赤外線作動時 |
音声出力 |
有り |
画角 |
水平角度53度 垂直40度 |
保護等級 |
IP54(防滴構造) |
赤外線監視距離 |
5m |
受信機 <AT-2402Rx> |
映像出力解像度 |
640×480(VGA) |
出力フレームレート
(通信状況により可変) |
通常時:最大10フレーム/秒
デジタルズーム時:最大30フレーム/秒 |
出力端子 |
RCAピンプラグ(音声・映像) |
カメラ受信数 |
最大4台 |
スイッチャー機能 |
3段階(OFF・5・10・15/秒) |
ズーム機能 |
2倍デジタルズーム |
無線技術情報 |
使用周波数帯域 |
2.4GHz帯(24000Hz~24835Hz) |
変調方式 |
GFSK |
スペクトラム拡散 |
FH-SS |
カメラ受信数 |
最大4台 |
干渉制御 |
CCDS |
データレート |
最大2Mbps |
映像化方式 |
モーションJPEG |
バンド幅 |
2Mbpsモードで2MHz |
通信距離 |
見通し:最大200m |
工事設計認証番号 |
201 WW 08215145 |
その他 |
動作温度範囲 |
-5~45℃(カメラ・受信機共に) |
消費電流(最大) |
カメラ:500mA 受信機:300mA |
消費電力 |
カメラ:2.5W 受信機:1.5W |
電源・電圧 |
DC5V 1A(専用アダプター) |
外形寸法(突起部を除く) |
カメラ:63(W)x46(H)x182(D)mm
受信機:25(W)x81(H)x80(D)mm |
質量 |
カメラ:約266g 受信機:約135g |
月々の電気代 |
約63円 |
|
AT-2730WCS
従来とは違うデジタル信号で
ノイズの無いクリアな映像
|
|
電波状況が悪い場合は1秒間の画面のコマ数を
自動で調整!!従来の無線カメラのように砂嵐
状態(ノイズ)による映像の乱れが出ません! |
わずらわしい配線を無くしたデジタル防犯カメラシステム
項目 |
仕様 |
カメラ <AT-2731Tx> |
イメージセンサー |
1/4インチ カラーCMOS |
有効画素 |
30万画素 |
レンズ |
3.6mmボードレンズ |
映像方式 |
NTSC |
最低被写体照度 |
0LUX ※赤外線作動時 |
音声出力 |
無し |
画角 |
水平角度56度 垂直43度 |
保護等級 |
IP66(防水構造) |
赤外線監視距離 |
7m |
受信機 <AT-2622Rx> |
映像出力解像度 |
640×480(VGA) 320×240(QVGA) |
出力フレームレート
(通信状況により可変) |
VGA時:最大10フレーム/秒
QVGA時:最大30フレーム/秒 |
出力端子 |
RCAピンプラグ(音声・映像) |
カメラ受信数 |
最大4台 |
無線技術情報 |
使用周波数帯域 |
2.4GHz帯(2400.0Hz~2483.5Hz) |
変調方式 |
GFSK |
スペクトラム拡散 |
周波数ホッピング方式 |
カメラ受信数 |
最大4台 |
干渉制御 |
DS |
データレート |
最大2Mbps |
映像化方式 |
モーションJPEG |
バンド幅 |
2Mbpsモードで2MHz |
通信距離 |
見通し:最大200m |
工事設計認証番号 |
カメラ[AT-2731Tx] 201 WW 09215313
受信機[AT-2622Rx] 201 WW 09215314 |
その他 |
動作温度範囲 |
-10~50℃(カメラ・受信機共に) |
消費電流(最大) |
カメラ:650mA 受信機:250mA |
消費電力 |
カメラ:3.3W 受信機:1.5W |
電源・電圧 |
DC5V 1A(専用アダプター) |
外形寸法(突起部を除く) |
カメラ:67(W)x65(H)x117(D)mm
受信機:81(W)x20(H)x93(D)mm |
質量 |
カメラ:約300g 受信機:約115g |
月々の電気代 |
約65円 |
|
|
AT-2800
上の画像をクリックすると拡大画像を表示します
|
【特徴】
- 30万画素 1/4CMOSイメージセンサーを搭載
- 赤外線LEDを搭載し、夜間監視も可能です
- 受信機にマイクロSDカードを挿入すれば録画可能
- 水平視野角度は約60度
- 各カメラ最大25fpsで画像転送可能
- 防水構造はIP66相当
- 最大電波到達距離は見通し距離で約200m
|
★30万画素 CMOSイメージセンサー搭載
★最大電波到達約200m夜間監視可能
★水平視野角度約60度 |
|
メールでの注文 |
カメラ部分 |
撮像素子 |
1/4型 CMOS |
有効画素数 |
30万画素 |
音声出力 |
有り |
同期方式 |
内部同期 |
赤外線投光距離 |
約7m |
保護等級 |
IP66相当(防水構造) |
S/N比 |
52dB |
接続端子 |
電源:Φ2.1DCJ |
レンズ |
3.6mm |
画角 |
水平角度約60度 |
最低被写体照度 |
0Lux ※赤外線LED作動時 |
周辺動作温度 |
-10℃~+50℃ |
外形寸法 |
Φ64×124(D)mm ※突起物を除く |
重量 |
約310g |
電源 |
DC5V 400mA(2W) (専用アダプター付属 DC5V-1A) |
受信器部分(AT-2802Rx) |
映像出力解像度 |
単画面:640x480(VGA) / 4分割:320x240(QVGA) |
映像出力端子 |
RCAJ端子出力 |
音声出力端子 |
RCAJ端子出力 |
受信登録数 |
最大 4台 |
防水等級 |
非防水 |
その他機能 |
4分割表示/巡回切替/デジタルズーム(2倍) |
記録媒体 |
microSDカードもしくはmicroSDHCカード |
最大容量 |
最大32GB |
記録フォーマット |
SNX(専用フォーマット) |
録画解像度 |
320x240(各カメラごと) |
録画フレームレート |
25fps(各カメラごと) |
録画方式 |
手動/モーション検知/スケジュール |
4ch同時録画 |
可能 |
モーション検知設定 |
エリア設定:8X6(48マス) 感度調整:3段階 |
上書き録画 |
ON/OFF |
再生検索方法 |
日付ファイル指定 |
操作 |
本体ボタンまたはリモコン |
早送り速度 |
一段階 |
メニュー表示言語 |
日本語 |
アラーム |
ON/OFF(内蔵ブザー) |
アラームトリガー |
モーション検知 |
時刻設定 |
内蔵クロック(月差±60秒) |
リモコン |
操作範囲:2m |
動作温度範囲 |
-5~45度 |
電源 |
DC5V 300mA(1.5W) (専用アダプター付属 DC5V-1A) |
アンテナ端子 |
SMA-R-P(専用無線アンテナを接続) |
外形寸法 |
113(W)x26(H)x113(D)mm |
重量 |
約125g |
無線技術情報 |
周波数 |
2.4GHz帯(2400.0MHz~2483.5MHz) |
変調方式 |
GFSK |
スペクトラム拡散 |
周波数ホッピング方式 |
干渉制御 |
FH-SS |
映像化方式 |
モーションJPEG |
出力フレームレート |
最大25FPS(各カメラごと) |
最大電波到達距離 |
約200m ※送信側と受信側の間に障害物が無い状態 |
工事設計認証番号 |
送信機:204-220026 受信機:204-220036 |
- microSDカード容量
- カメラ1台で録画した場合
- カメラ4台で録画した場合
|
※上記の録画可能時間は概算です。カメラの仕様や撮影物の動きの頻度等により変動いたします
※自動上書き設定で繰り返し録画可能証拠となる日時表示機能音声入力付きで音声も同時に記録。
32GBまでのSDカードに対応録画データはパソコンで再生/保存可能。
【モーション検知録画】
エリア感度を設定して画面上に動きがあったときだけを検知して録画することが可能です
【スケージュール録画】
1日を1時間単位でスケージュール設定が可能です。設定された時間のみを連続録画を行うことができます。
高利得アンテナ のご注文はこちらから ANT-01
|
|
|
アンテナ延長コード のご注文はこちらから AL-05(5m) AL-10(10m)
|
|
|
|
|
|
上の画像をクリックすると拡大画像を表示します
|
【特徴】
- 屋外軒下等に設置可能
- 夜間撮影可能(赤外線投光距離7m)
- モーション録画機能搭載
- カメラは音声マイクを内蔵。
- 受信機側でSD/SDHCカードへの録画が可能
※SDHCカード(4GB)付属,(最大32GBまで対応)
- 最大4台のカメラを接続可能
※(オプションの屋外軒下用カメラ3台追加可能)
- 窓の隙間などを利用して、カメラに電源を簡単に
供給できるスキマ電源ケーブルを付属。
|
☆夜間撮影可能(赤外線投光距離7m)
☆受信機側でSDカードへの録画が可能 |
メールでの注文 |
【赤外線カメラ】TR-X50WCP |
撮像素子 |
1/4型カラーCMOS |
有効画素数 |
約30万画素 |
水平解像度 |
400TV本 |
接続端子 |
映像:BNCJ端子 / 電源:Φ2.1DCJ |
レンズ |
3.6mm F2.0 |
画角 |
水平角度約53度 |
最低被写体照度 |
0Lux ※赤外線LED作動時 |
赤外線掃射距離 |
最大掃射距離 7m |
周辺動作温度 |
0℃~+40℃ |
外形寸法 |
59.5(W)×60(H)×131(D)mm |
重量 |
約235g |
電源 |
DC12V / 約240mA |
【インターフェース部】 |
音声入力 |
内蔵マイク |
センサー入力 |
フォトカプラ NOのみ対応 |
センサー出力 |
リレー端子 NO/NC対応 |
電源入力 |
DC12V |
DC12V |
RP SMA-J |
【無線仕様】 |
使用周波数帯 |
2.4GHz帯(2.4GHz~2.4835GHz) |
変調方式 |
GFSK |
スペクトラム拡散 |
FHSS |
干渉制御 |
CCDS |
データレート |
最大2Mbps |
映像圧縮方式 |
モーションJPG |
音声圧縮方式 |
ADPCM |
通信距離 |
見通し約200m |
工事設計認証番号 |
TR-X50R:001WWCA1195 TR-X50WCP:001WWCA1197 |
【受信器】TR-X50R |
映像方式 |
NTSC |
解像度 |
可変 VGA 640x480 QVGA 320x240 |
フレームレート |
VGA 最大9fps(変動) QVGA 最大25fps(変動) |
同時接続台数 |
4台(送信側) |
画像反転 |
可能 |
画面切替 |
自動切換/単画面/4分割 |
オートシーケンス |
可能 |
ブザー |
有 センサー信号受信により動作 |
電源入力端子 |
DC電源ジャック(黒) |
電源電圧 |
DC12V |
消費電流 |
150mA |
全消費電力 |
2.5W |
使用温度範囲 |
0℃~40℃ |
外形寸法 |
(W)152×(H)150×(D) 46.5 (突出部含まず) |
質量 |
360g |
【録画機能】 |
映像圧縮方式 |
モーションJPG |
音声圧縮方式 |
ADPCM |
ファイル形式 |
AVI形式 |
録画解像度 |
VGA 640x480 QVGA 320x240 |
録画フレームレート |
16fps |
録画モード |
手動 / モーション / センサー |
センサー録画時間設定 |
30秒 1分 2分 3分 4分 5分 6分 7分 8分 9分 10分 |
録画データ検索 |
ファイル検索 |
再生機能 |
通常再生/早送り/早戻し |
【インターフェイス】 |
無線受信CH数 |
4CH |
音声入力 |
内蔵マイク |
映像出力/音声出力 |
RCA |
センサー入力 |
フォトカプラ NOのみ対応 |
センサー出力 |
リレー端子 NO/NC対応 |
SDカードスロット |
1 (SDHC/SDカード 1GB~32GBまで対応) |
電源入力 |
DC12V |
アンテナ端子 |
RP SMA-J |
|
従来とは違うデジタル信号で
ノイズの無いクリアな映像
|
|
電波状況が悪い場合は1秒間の画面のコマ数を
自動で調整!!従来の無線カメラのように砂嵐
状態(ノイズ)による映像の乱れが出ません! |
わずらわしい配線を無くしたデジタル防犯カメラシステム
項目 |
仕様 |
カメラ <AT-2511Tx> |
イメージセンサー |
1/4インチ カラーCMOS |
有効画素 |
30万画素 |
レンズ |
4.3mmボードレンズ |
映像方式 |
NTSC |
最低被写体照度 |
0LUX ※赤外線作動時 |
音声出力 |
有り |
画角 |
水平角度48度 垂直37度 |
保護等級 |
無し(非防水 屋内用) |
赤外線監視距離 |
4m |
受信機 <AT-2512MRx> |
映像出力解像度 |
640×480(VGA) |
出力フレームレート
(通信状況により可変) |
通常時:最大10フレーム/秒
デジタルズーム時:最大30フレーム/秒 |
出力端子 |
RCAピンプラグ(音声・映像) USB2.0 タイプA |
カメラ受信数 |
最大4台 |
スイッチャー機能 |
3段階(OFF・5・10・15/秒) |
ズーム機能 |
2倍デジタルズーム |
無線技術情報 |
使用周波数帯域 |
2.4GHz帯(24000Hz~24835Hz) |
変調方式 |
GFSK |
スペクトラム拡散 |
FH-SS |
カメラ受信数 |
最大4台 |
干渉制御 |
CCDS |
データレート |
最大2Mbps |
映像化方式 |
モーションJPEG |
バンド幅 |
2Mbpsモードで2MHz |
通信距離 |
見通し:最大150m |
工事設計認証番号 |
201 WW 08215371 201 WW 08215372 |
その他 |
動作温度範囲 |
0~45℃(カメラ・受信機共に) |
消費電流(最大) |
カメラ:400mA 受信機:400mA |
消費電力 |
カメラ:2W以下 受信機:2W以下 |
電源・電圧 |
DC5V 1A(専用アダプター) |
外形寸法(突起部を除く) |
カメラ:60(W)×115(H)×19(D)mm
受信機:133(W)×86(H)×27(D)mm |
質量 |
カメラ:約80g 受信機:約155g |
|
|
WTW-TRR79
上の画像をクリックすると拡大画像を表示します
|
【特徴】
- SONY製 イメージセンサーを搭載
- 赤外線LEDを78個搭載
- 多機能赤外線カメラ
- オートアイリスレンズを搭載
- 2.8~11mmのバリフォーカルレンズ搭載
- ノイズ軽減機能と逆光補正機能搭載
- 水平視野角度は約24~81度まで可変可能
- 夜間監視距離は約25m
|
★SONY製 イメージセンサー搭載
★夜間監視距離は約25m
★水平視野角度約24~81度 |
|
メールでの注文 |
カメラ部分 |
撮像素子 |
SONY 1/3 SUPER HAD II CCD |
総画素数 |
41万画素 有効画素数38万画素 |
走査方式 |
2:1インターレース |
同期方式 |
内部同期 |
水平解像度 |
560TV本 |
映像出力方式 |
NTSC方式 |
赤外線LED |
5mmLED78個 850nm |
対応周波数(赤外線) |
850nm |
赤外線光掃射距離 |
約40m |
赤外線(夜間)監視距離 |
約25m |
OSDメニュー |
日本語 |
ホワイトバランス |
ATW / AWB / AWC /MANUAL |
感度アップ |
OFF / AUTO(×2~×256選択) |
3DNR |
3DNR機能 OFF / ON(0~100) |
D-WDR |
有り OFF / INDOOR(レベル調整可能) / OUTDOOR(レベル調整可能) |
DAY & NIGHT |
カラー / 白黒 / AUTO |
スマートIR |
OFF / ON |
モーション機能 |
ON / OFF(4ゾーン) |
マスキング |
ON / OFF(8ゾーン) |
ミラー機能 |
有り 左右反転・上下反転・180度回転 |
デジタルズーム機能 |
有り(32倍デジタルズーム) |
S/N比 |
52dB |
接続端子 |
映像:BNCJ端子 / 電源:Φ2.1DCJ |
レンズ |
2.8~11mm オートアイリスバリフォーカルレンズ |
画角 |
水平角度約81~24度 |
最低被写体照度 |
0Lux ※赤外線LED作動時 |
周辺動作温度 |
-10℃~+50℃ |
外形寸法 |
103.5(W)×101(H)×200(D)mm ※取付金具含まず |
重量 |
約1.5kg |
電源 |
DC12V |
受信器部分(WTW-TR23R) |
映像出力解像度 |
720×480 |
映像出力端子 |
RCAJ端子出力 |
走査方式 |
2:1インターレース |
音声出力端子 |
RCAJ端子出力 ※WTW-TRR79は音声は対応しておりません |
リモコン信号端子 |
専用受光部(付属品)を接続 |
フレームレート |
解像度720×480 最大30fps ※電波状況により変動 |
電源電圧 |
DC12V |
消費電流 |
150mA |
消費電力 |
1.9W |
アンテナ端子 |
SMA-R-P(専用無線アンテナを接続) |
無線技術情報 |
周波数 |
2.4GHz(2400~2478MHz) |
変調方式 |
16QAM / QPSK / BPSK |
スペクトラム拡散 |
周波数ホッピング方式 |
干渉制御 |
FH-SS |
映像圧縮方式 |
MPEG4 |
最大電波到達距離 |
約200m ※送信側と受信側の間に障害物が無い状態 |
工事設計認証番号 |
208-120006 |
接続例 |
※カメラ側の映像出力用の延長ケーブルは付属しておりません。映像出力を
※ケーブルが雨や風にさらされる場合は、保護するために配管(PF管など)の中にケーブルを
入れてください →設置事例写真はこちらをクリック
|

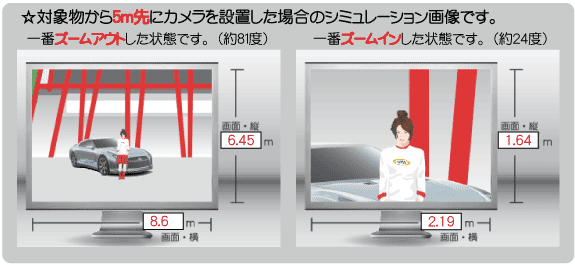

2.8~11mm バリフォーカルレンズ搭載 .... このカメラの監視画角 |
こちらのカメラは設置現場に合わせて、バリフォーカルレンズを搭載しておりまして、
カメラの視野角度(ズームイン・ズームアウト)の調整をすることができます。
下記の画像は視野角度のシュミレーション画像です。カメラ選びのご参考にして下さい。
|
ノイズ軽減機能の3DNRとは薄暗い環境を監視する際に有効な機能です |
3DNR機能
従来のDNR機能に比べ、3DNR機能は、低照度の撮影時に発生するノイズを、より多く軽減させることが可能です。
下記の画像は3DNRをONにした際の違いを比較した画像です。
撮影状況によりノイズの減り方はことなりますが、違いが明なのが画像を見るとわかります。
|
D-WDRとは逆光などの際に有効な機能です |
D-WDR機能は、窓ガラスの前に撮影物が有る場合や、少し逆光状態になる場合に撮影物とその後方部分をより見やすい状態にする機能です。通常のカメラでは、下記の画像のように、撮影物か、後方部分のどちらかにしか、露出調整ができませんでした。D-WDR機能を使用したカメラで撮影をすると、撮影物と後方部分の両方をより見やすいように、デジタル処理を行います。
■こんな場所にお勧め
・マンションのエントランス
・窓ガラス手前での撮影
・屋内駐車場の出入り口
・西日等の逆光になりやすい場所
|
DAY&NIGHT機能 |
DAY/NIGHT機能
低照度の(暗い)撮影環境下ではよりカラーより白黒の方が映像確認がしやすいという特性ですので、暗くなると自動的にカメラの映像を白黒に切り替えます。
設定上で切り替え時間は可変できます。
|
電子感度アップ機能 |
SENS UP(電子感度アップ)機能(2~256倍)
夜間、または低照度の撮影環境下で感度を増幅させて明るい映像を撮影する機能です。
※赤外線カメラと異なり、0Lux(完全な暗闇)の環境下では映像を撮影することはできません。
※フリッカーレス機能がONの場合は、設定できません。
※感度を高く設定した場合、照度が低い(暗い)環境下でもより明るく撮影することが可能ですが、
ノイズが多くなることがあります。
※感度を上げた際、動くものを撮影すると残像が出る場合があります。
|
【ご注意】
アンテナ延長ケーブルを使用しますと、通常の状態より信号が減衰しますので、
最大電波到達距離は
短くなることがございます。送信機と受信機の間の遮蔽物をかわすためや、
アンテナを外部に出す場合に御利用ください。
|
写真クリックで拡大写真
|
|
|
|
|
WTW-TRD24H2
上の画像をクリックすると拡大画像を表示します
|
【特徴】
- SONYのイメージセンサー搭載なので画質が綺麗
- ノイズ低減機能 3DNRを搭載
- 軒下設置も可能な無線ドームカメラ
- オートアイリスレンズを搭載
- 2.8~11mmのバリフォーカルレンズ搭載
- 逆光補正機能 D-WDRを搭載
- 水平視野角度は約24~81度まで可変可能
- 薄暗い環境下でも監視可能
|
★SONY製 CCDイメージセンサー搭載
★ナイトビジョン機能搭載
★水平視野角度約24~81度 |
|
メールでの注文 |
カメラ部分 |
撮像素子 |
SONY 1/3 SUPER HAD II CCD |
総画素数 |
41万画素 有効画素数38万画素 |
走査方式 |
2:1インターレース |
同期方式 |
内部同期 |
水平解像度 |
560TV本 |
映像出力方式 |
NTSC方式 |
赤外線LED |
無し |
対応周波数(赤外線) |
非対応 |
OSDメニュー |
日本語 |
ホワイトバランス |
ATW / AWB / AWC /MANUAL |
感度アップ |
OFF / AUTO(×2~×256選択) |
3DNR |
3DNR機能 OFF / ON(0~100) |
D-WDR |
有り OFF / INDOOR(レベル調整可能) / OUTDOOR(レベル調整可能) |
DAY & NIGHT |
カラー / 白黒 / AUTO |
スマートIR |
OFF / ON |
モーション機能 |
ON / OFF(4ゾーン) |
マスキング |
ON / OFF(8ゾーン) |
ミラー機能 |
有り 左右反転・上下反転・180度回転 |
デジタルズーム機能 |
有り(32倍デジタルズーム) |
S/N比 |
52dB |
接続端子 |
映像:BNCJ端子 / 電源:Φ2.1DCJ |
レンズ |
2.8~11mm オートアイリスバリフォーカルレンズ |
画角 |
水平角度約81~24度 |
最低被写体照度 |
0.002Lux 白黒時:0.001Lux |
周辺動作温度 |
-10℃~+50℃ |
外形寸法 |
196(W)×128(H)×154(D)mm ドーム部分はΦ154mm ※アンテナ・突起物含む
壁面取付ブラケット使用時189(W)×191(H)×200(D)mm ※アンテナ・突起物含む |
重量 |
約1.17kg
壁面取付ブラケット(オプション)使用時 約1.46kg |
電源 |
DC12V |
受信器部分(WTW-TR23R) |
映像出力解像度 |
720×480 |
映像出力端子 |
RCAJ端子出力 |
走査方式 |
2:1インターレース |
音声出力端子 |
RCAJ端子出力 ※WTW-TRD24H2は音声は対応しておりません |
リモコン信号端子 |
専用受光部(付属品)を接続 |
フレームレート |
解像度720×480 最大30fps ※電波状況により変動 |
電源電圧 |
DC12V |
消費電流 |
150mA |
消費電力 |
1.9W |
アンテナ端子 |
SMA-R-P(専用無線アンテナを接続) |
無線技術情報 |
周波数 |
2.4GHz(2400~2478MHz) |
変調方式 |
16QAM / QPSK / BPSK |
スペクトラム拡散 |
FHSS |
干渉制御 |
DS方式 |
映像圧縮方式 |
MPEG4 |
最大電波到達距離 |
約200m ※送信側と受信側の間に障害物が無い状態 |
工事設計認証番号 |
208-120006 |
接続例 |
※カメラ側の映像出力用の延長ケーブルは付属しておりません。映像出力を
※ケーブルが雨や風にさらされる場合は、保護するために配管(PF管など)の中にケーブルを
入れてください →設置事例写真はこちらをクリック
|
2.8~11mm バリフォーカルレンズ搭載 .... このカメラの監視画角 |
こちらのカメラは設置現場に合わせて、バリフォーカルレンズを搭載しておりまして、
カメラの視野角度(ズームイン・ズームアウト)の調整をすることができます。
下記の画像は視野角度のシュミレーション画像です。カメラ選びのご参考にして下さい。
|
ノイズ軽減機能の3DNRとは薄暗い環境を監視する際に有効な機能です |
3DNR機能
従来のDNR機能に比べ、3DNR機能は、低照度の撮影時に発生するノイズを、より多く軽減させることが可能です。
下記の画像は3DNRをONにした際の違いを比較した画像です。
撮影状況によりノイズの減り方はことなりますが、違いが明なのが画像を見るとわかります。
|
D-WDRとは逆光などの際に有効な機能です |
D-WDR機能は、窓ガラスの前に撮影物が有る場合や、少し逆光状態になる場合に撮影物とその後方部分をより見やすい状態にする機能です。通常のカメラでは、下記の画像のように、撮影物か、後方部分のどちらかにしか、露出調整ができませんでした。D-WDR機能を使用したカメラで撮影をすると、撮影物と後方部分の両方をより見やすいように、デジタル処理を行います。
■こんな場所にお勧め
・マンションのエントランス
・窓ガラス手前での撮影
・屋内駐車場の出入り口
・西日等の逆光になりやすい場所
|
DAY&NIGHT機能 |
DAY/NIGHT機能
低照度の(暗い)撮影環境下ではよりカラーより白黒の方が映像確認がしやすいという特性ですので、暗くなると自動的にカメラの映像を白黒に切り替えます。
設定上で切り替え時間は可変できます。
|
電子感度アップ機能 |
SENS UP(電子感度アップ)機能(2~256倍)
夜間、または低照度の撮影環境下で感度を増幅させて明るい映像を撮影する機能です。
※赤外線カメラと異なり、0Lux(完全な暗闇)の環境下では映像を撮影することはできません。
※フリッカーレス機能がONの場合は、設定できません。
※感度を高く設定した場合、照度が低い(暗い)環境下でもより明るく撮影することが可能ですが、
ノイズが多くなることがあります。
※感度を上げた際、動くものを撮影すると残像が出る場合があります。
|
写真クリックで拡大写真
|
|
|
|
|
上の画像をクリックすると拡大画像を表示します
|
【特徴】 - カメラとモニタ間の配線必要なし - マルチ送受信可能 - リモコンなどの赤外線信号も一緒に送信可能 - 最大電波到達距離は200m(見通し距離) - 防犯カメラに限らず、様々な用途で御利用頂けます - 秒間30コマの動画で画像を送信 ※電波状況で変動します
|
☆最大30フレーム/秒の画像を送信可能 ☆テレビやPTZカメラなどのリモコン信号も 同時送信可能です。 |
|
項目 |
仕様 |
送信器【WTW-TR23T】 |
映像入力方式 |
NTSC |
映像入力端子 |
RCAJ端子入力 |
走査方式 |
2:1インターレース |
音声入力端子 |
RCAJ端子入力(ステレオ) |
リモコン信号端子 |
専用受光部(付属品)を接続 |
電源電圧 |
DC12V |
消費電流 |
150mA |
消費電力 |
1.9W |
アンテナ端子 |
SMA-R-P(専用無線アンテナを接続) |
受信器【WTW-TR23R】 |
映像出力解像度 |
720×480 |
映像出力端子 |
RCAJ端子出力 |
走査方式 |
2:1インターレース |
音声出力端子 |
RCAJ端子出力(ステレオ) |
リモコン信号端子 |
専用受光部(付属品)を接続 |
フレームレート |
解像度720×480 最大30fps(電波状況により変動) |
電源電圧 |
DC12V |
消費電流 |
150mA |
消費電力 |
1.9W |
アンテナ端子 |
SMA-R-P(専用無線アンテナを接続) |
無線技術情報 |
周波数 |
2.4GHz ( 2400~2478MHz ) |
変調方式 |
16QAM / QPSK / BPSK |
スペクトラム拡散 |
FHSS |
干渉制御 |
DS方式 |
データレート |
最大6Mbps |
映像圧縮方式 |
MPEG4 |
最大電波到達距離 |
約 200m ※障害物が無い状態 |
工事設計認証番号 |
208-120006 |
その他 |
動作温度 |
-10~50℃(カメラ・受信器共に) |
外形寸法(mm) |
87(W)×80(D)×24(H)mm ※突起部含まず (送信・受信器共に) |
重量 |
約130g(送信・受信器共に) |
1物件設置台数 |
送受信器セットで2セットまで |
|
写真クリック拡大写真
※微弱電波のため障害物等があれば
極端に距離が落ちます
|
AT-2620AVS
特別価格 38,500円(税別)
デジタル電波で
ノイズの無いクリアな映像を実現
【特徴】
- 4画面表示機能搭載
- ペアリング機能搭載
- 1台の受信機で送信機4台まで受信可能
- 音声も一緒に受信可能
- 最大電波到達距離は200m
|
従来とは違うデジタル信号で
ノイズの無いクリアな映像
|
|
電波状況が悪い場合は1秒間の画面のコマ数を
自動で調整!!従来の無線カメラのように砂嵐
状態(ノイズ)による映像の乱れが出ません! |
わずらわしい配線を無くしたデジタル防犯カメラシステム
項目 |
仕様 |
送信機【AT-2621Tx】 |
映像入力方式 |
NTSC |
入力カメラ有効画素数 |
30万画素 |
映像入力端子 |
BNC-P |
音声入力端子 |
RCA-J |
電源入力端子 |
DC-J |
アンテナ端子 |
SMA-R-P オリジナル (専用無線アンテナを接続) |
受信機【AT-2622Rx】 |
アンテナ端子 |
SMA-R-P オリジナル (専用無線アンテナを接続) |
映像出力端子 |
RCAピンプラグ(黄色) |
音声出力端子 |
RCAピンプラグ(白色) |
電源入力端子 |
DC-J |
映像出力方式 |
NTSC |
映像化方式 |
モーションJPEG |
映像出力解像度 |
VGA(640x480) / QVGA(320x240) |
受信登録数 |
最大4台 |
ズーム機能 |
- |
スイッチャー機能 |
3段階 (5/10/15秒) |
4分割表示 |
有 |
その他機能 |
画質切替 / 周波数切替(50Hz/60Hz) |
無線技術情報 |
使用周波数帯 |
2.4GHz帯 (2400.0MHz~2483.5MHz) |
変調方式 |
GFSK |
スペクトラム拡散 |
FH-SS |
干渉制御 |
DS方式 |
データレート |
最大 2Mbps |
出力フレームレート |
VGA:最大10フレーム QVGA:最大30フレーム |
チャンネルバンド幅 |
2Mbpsモードで2MHz |
アンテナ利得 |
2 dBi (標準付属品) |
通信距離 |
最大200m (見通し) |
工事設計認証番号 |
送信機:201 WW 09215312 |
受信機:201 WW 09215314 |
その他 |
保護等級 |
なし (非防水) |
動作温度範囲 |
送信受信機共に:-10~+50℃ |
消費電流 |
送信機:350mA(最大) 受信機:250mA(最大) |
消費電力 |
送信機:1.8W 受信機:1.5W |
電源・電圧 |
送信受信機共に:DC5V 1A(専用アダプター) |
外形寸法 |
送信受信機共に:81(W)x20(H)x93(D)mm |
質量 |
送信機:120g 受信機:115g |
月々の電気代 |
約53円 |
1ヶ月のCO2排出量 |
約0.9kg |
注意事項 |
接続したカメラ映像はVGA(640x480px)サイズにデジタル圧縮されます。(有線配線時と比較して画質が低下します) |
|
