| ＳＵＤ5600電波を目で見る、高性能 ＦＦＴ スペアナ搭載FFT 演算による鮮やかな高速カラー表示 |
| SDU5600 |
￥119800（税別）シンワ無線 077-589-2354 ＦＡＸ 077-589-4892 |
電波を目で見る、高性能 ＦＦＴ スペアナ搭載
FFT 演算による鮮やかな高速カラー表示

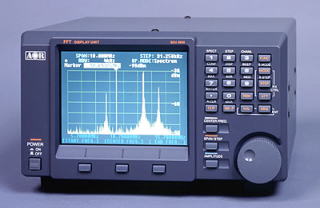

SDU5600は、５インチＴＦＴカラーＬＣＤを搭載し、色鮮やかなカラー表示です。ＤＳＰによるＦＦＴ演算を採用、圧倒的な高速表示を可能にし、捉えた信号を瞬時に確認できます。外観は、ＡＲ５０００Ａとマッチした高級感あるものとなりました。ＡＲ５０００Ａと組み合わせて、広帯域スペアナとして使用できます。
先進のＤＳＰによるＦＦＴ（高速フーリエ変換）演算で、従来のSDU5500比べて圧倒的な高速表示を可能としています。 10MHz幅表示時に 毎秒６回更新描画を実現しており、分解能帯域幅は、４kHz､32kHz, 64kHz, 128kHz から選択できるようになりました。 |
| メールで注文をする 注文フォーム 法人、団体様メールにてお見積りさせていただきます。 |
| ±５ＭＨｚの広帯域をカバー |
入力信号に対して最大± 5MHz を瞬時に演算し、描画 （最低で毎秒６回） します。状況により３段階のゲイン選択をすることができ、0dBm ～
-90dBm の入力レンジをカバーします。また、マーカーにより周波数とレベルを直読することができます。
|
| デジタル処理による豊富な表示処理 |
先進のデジタル処理により、平均化、最大値保持、ピーク検出などの計測用スペアナと同等の表示機能をもっています。さらに時間経過に従って変化する信号強度を滝状に表示する「ウォーターフォール」機能も搭載されており、高級スペアナに匹敵する処理能力を有しています。また、先代モデルSDU5500
で有用性が証明された「ステップレゾリューションモード」、「チャンネルスコープモード」も組み込まれています。
|
| シンプル操作 |
| カラーLCDに表示されるメニュー方式の採用により、多彩な機能も簡単に操作することができます。マーカー移動のほかセンター周波数の変更もダイヤル操作で可能になりました。 |
|
▲ スペアナモードの表示例（スパン１０MHz） |
|
| 新機能 「ウォーターフォール」 |
SDU5600 は、左のように時間経過に従って変化する信号強度を滝状に表示する「ウォーターフォール」機能も搭載されています。表示画面の下半分が時間表示部分となり、約25秒間分の過去の信号強度を色別に表示する機能を持ちます。決まった周波数のモニターやレンジ内における信号確認などに能力を発揮します。
|
| さまざまな受信機との接続 |
SDU5600 は、AR5000 シリーズとの接続を前提に設計されていますが、AR3000A、AR8600シリーズや、IC-R8500(※)、IC-R7100(※)の制御体系に適応でき、より身近な受信機で使うことができます。これら以外でも、10.7MHz IF
出力の受信機であれば接続することが可能です。この場合、ヘテロダイン特性に合わせて表示方向を選択することができます。
← ＦＭ放送帯をウォーターフォール表示した例 |
|
| PC接続による制御 |
SDU5600 は、受信機制御用のほか、パソコンとの接続用のRS232C ポートを持っていますので、外部からリモート制御することが可能です。また、表示データをダウンロードすることも可能です。リモートコマンドは、取説上で公開されていますので、ご使用になられるユーザーの必要に応じてアプリケーションソフトの開発をすることができます。
|
| ステップレゾリューションモード |
定まった周波数間隔で割り当てられている電波の観測に適します。観測周波数の間隔を設定できるのでVHF 航空無線のように一定間隔の周波数割当が行われている電波の観測に効果的です。
|
| チャンネルスコープモード |
既知の周波数帯に割り当てられている電波の観測に適します。観測する周波数帯の上限と下限、チャンネルステップを設定できるのでアマチュア無線のような既知の周波数帯のバンドスコープとして効果的です。
|
▼ ステップレゾリューションモードの表示例 |
 |
|
SDU5600 仕様
| 形式名 |
SDU5600 |
| 入力中心周波数 |
10.7MHz / 45.05MHz 選択 |
| 最大周波数スパン |
10MHz |
| 分解能帯域幅 |
4,32,64,128kHz
|
| ダイナミックレンジ |
60dB |
| 入力インピーダンス |
50Ω |
| 表示器 |
５インチ ＴＦＴカラー液晶表示 |
| 通信機能 |
RS-232C 2系統 |
| 電源 |
DC12V / 0.9A |
| 操作部 |
26キー ＋ ダイヤル |
| 動作保証温度範囲 |
０ ～ 50℃ |
| 外形寸法 |
220(W) x 120(H) x 195(D) mm
（突起物含まず） |
| 重量 |
約2kg |
製品の仕様、規格、外観は改良のため予告なく変更することがあります |
