自動溶接システムのノイズ対策とは こんな便利なものがあります 電磁波シールド対策 電波を反射させてノイズを軽減させる 誤動作をなくする そんな技術が存在します |
|
●簡易シールドテントの組み立て方 モデル |

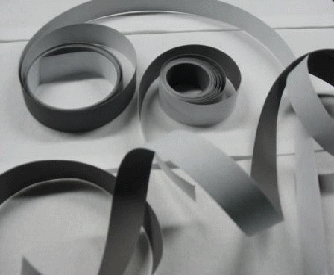

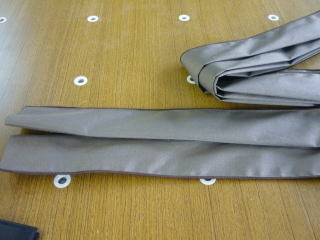

●DWT-1000 -導電難燃粘着テープ 銅箔テープ・ ULの認定 ファイルNO, E327399 導電布のテープはコーテングしていますから大きな特徴としてほつれにくいです |
●レールファスナー とかコイルファスナー で回り込み電波の解消 |

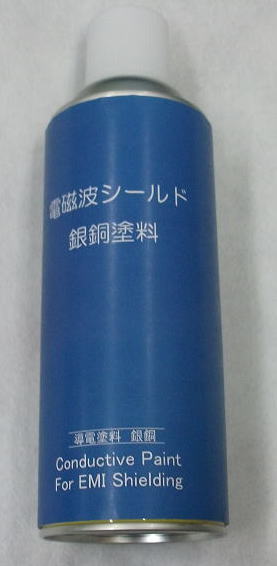

シールドスプレー銀銅導電塗料 PCS-107AgCu 420mL 大サイズのスプレー 銀.銅の材料の高騰 合成樹脂性 |
産業用ロボットの自動溶接システムは、高度な制御を行うコンピュータを内蔵しています 電波信号ノイズに対して極めて本体機器に誤動作が発生します 最近では高機能化を実現するため処理の高度化,高速化が進み,ますますノイズに対する影響を受けやすくなっています 電波ノイズの回り込み障害にて機器が誤作動をする問題は少なくはないです 特にプラズマ溶接機はその原理上,大電流を使うため非常に大きなノイズの発生源であると言うことです ロボットなどの自動溶接システムでは,この相反する要求に対しても高い信頼性を要求されるが,自動溶接システムを構成する場合ノイズの逃げ道を確保することが重要なのです本体機器の地面への接地を確実におこなうことです 接地抵抗以下にすることは勿論でですが,更に太い線,例えば溶接用のパワーケーブルで接続することでノイズによるトラブルが回避できた例もありますが成功例はごくわずかです 対策としてはノイズ源から遠ざかる。ノイズの発生源である溶接電源からロボットコントローラなどのコンピュータ機器をできる限り離して設置する 特にTIG溶接などの場合には機器間の距離のみならず,制御用のケーブル類も溶接用のパワーケーブルから離して引き回すことが効果的である。 さらに電気的な距離を確保するために,一次側電源も溶接電源と電子機器で別々の電源から供給することも効果的な場合があります またノイズの侵入経路を断つことも重要です。 |
|
溶接自動システムはシステムを構成するための各種の装置が電気的な信号で繋がれるが、これらを接続するケーブルはしばしば距離が長いケーブルやノイズ発生源付近を経由してくる場合が主な原因です ケーブルがノイズを拾うアンテナの役目を果たし,信号と一緒にノイズをも運んできて機器にノイズを侵入させる。 これをくい止めるには,信号の授受を極力電気的に絶縁された方法で行う必要がある。 プログラマブルコントローラなどでは,コモン側の線を各機器で分離したり,入力側をホトカプラで絶縁することが一般的に行われているが, ノイズのレベルが極めて大きい場合には,ホトカプラを飛び越えてノイズが侵入する場合が多い |
|
≪ノイズを発生源で吸収する方法≫ 溶接自動システムでは,溶接機以外にもワークピースをクランプするための装置,遮光カーテンなどの巻き上げ操作も電気的に行う場合があるが, これらの周辺機器が動作する際に発生するノイズにも注意を要する。 溶接のシステムでは,溶接機から発生するノイズに注目しがちであるが,溶接機以外のこれらの機器から発生するノイズが思わぬ悪さをすることがある。 比較的大きな負荷,特にマグネットスイッチでON/OFFさせるような機器には,発生したノイズを吸収させるためのサージキラーなどの対策を施しておくことが基本である。 |
|
≪ノイズで誤動作したら≫ 誤動作の原因が装置の故障なのか,ノイズによるものなのかを判断する必要がある。 一般的に機器の故障であれば,誤動作するタイミングがランダムであるが,発生するタイミングに規則性が見られる場合にはノイズによる原因が疑われるので, そのタイミングで動作する機器を洗い上げて,原因を特定し,対策方法を検討することになる。 |
|
このような方法があります ↓ |
簡易シールドテントの組み立て方 モデル 2組の組み立て 外側W3300mmXL3300mmXH2800mm 内側W3100mmXW3100mmXH2600mm 電波障害を減衰させるために外側テント 内側テントで電波の遮蔽をする目的のものです減衰-60db以上 1mmの隙間があれば電波もれしますので精密な縫製作業が要求されます |
|||||||||||
|
|||||||||||
材料及び組み立ての順番をご説明させていただきます 保管袋からだします | |||||||||||
完成 |
|||||||||||
L 3m5cmXФ50cm | L 3m5cmXФ50cm | L 2m5cmXФ50cm | |||||||||

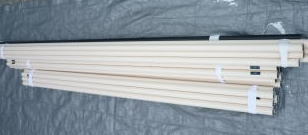

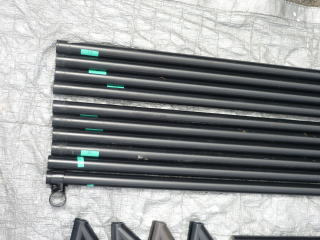

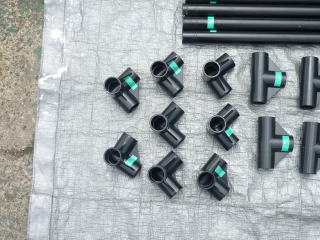

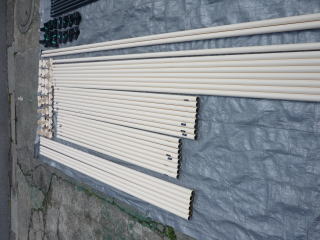

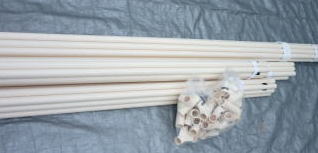

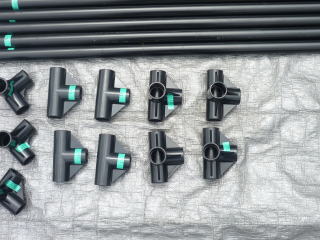

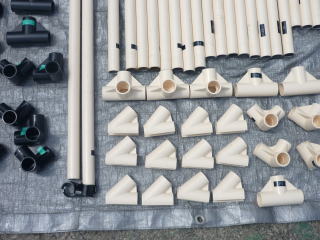

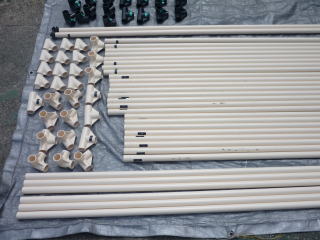

ポールホワイト 322.5mmX2本 72.5mmX8本 168.5mmX8本 150mmX8本 200mmX6本 3又T型X4個 4又T型X4個 L型3又8個 V型X12個 クロス(黒)金具X1個 |
接続ソケット箱 |
||||||||||
V型X12個 |
|||||||||||

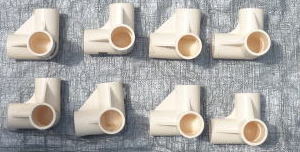

L型3又8個 |

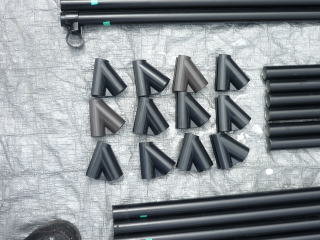

3又T型X4個 |
4又T型X4個 |
|||||||||

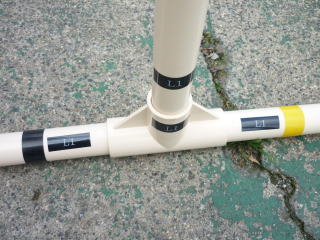

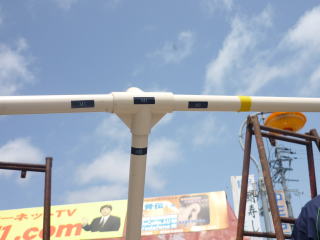

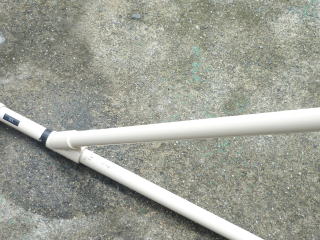

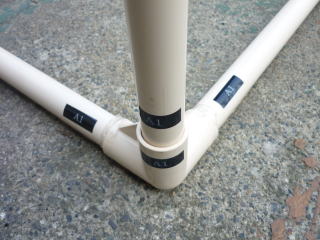

A1 B1 C1 D1 と同じ記号にあわせて 組み立てます | |||||||||||
脚立 は2m40cmの三脚をつかいましょう | |||||||||||

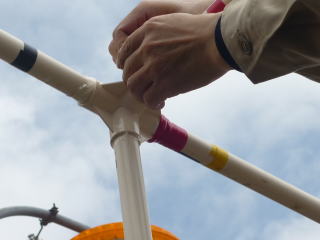

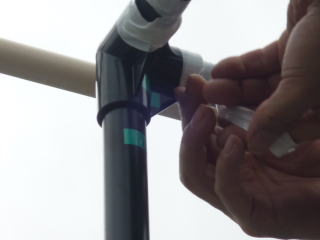

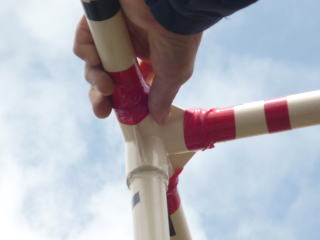

固定は電工テープで固定しましょう | |||||||||||
完成 |
外側 内側の 2個完成 |

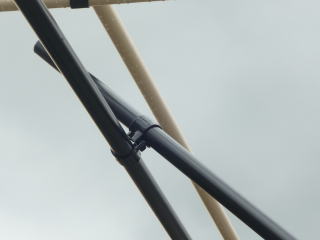

最後に40度角でポールを固定します |
|||||||||

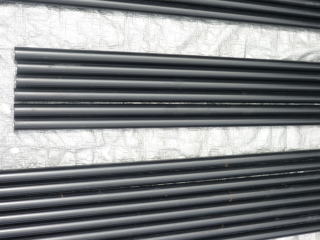

ポールブラック 3000mmX10本 2530mmX6本 2000mmX8本 3又T型X4個 4又T型X4個 L型3又8個 V型X12個 クロス(黒)金具X1個 |
|||||||||||

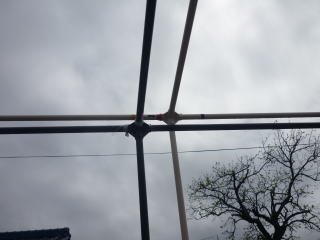

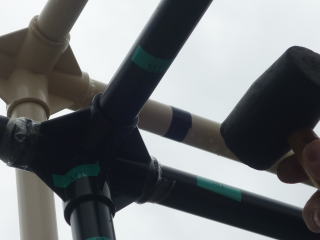

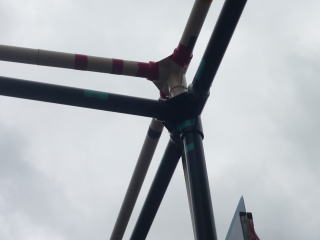

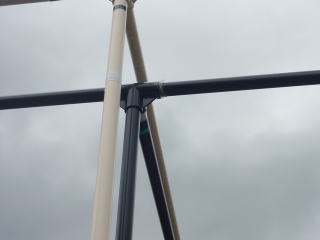

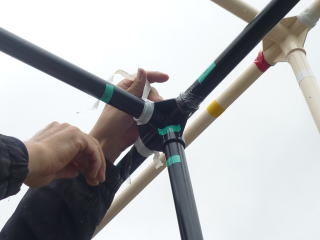

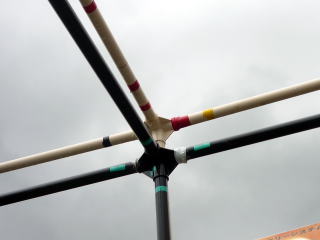

A1 B1 C1 D1 と同じ記号にあわせて 組み立てます ゆれ止めには 固定は電工テープで固定しましょう | |||||||||||
組み立て作業を開始します 簡易シールドテントの組み立て方 モデル 2組の組み立て 外側:W3300mmXL3300mmXH2800mm 内側:W3100mmXW3100mmXH2600mm |
|||||||||||

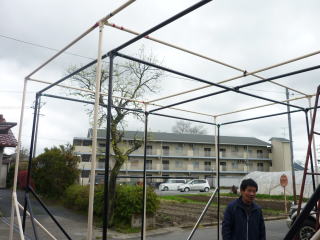

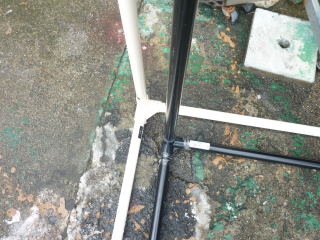

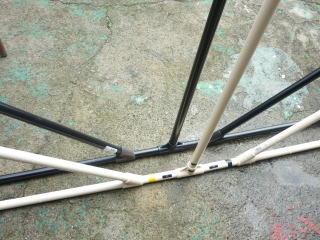

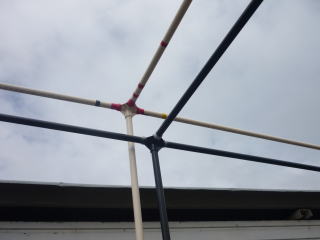

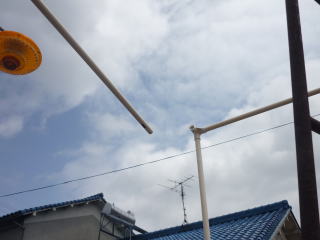

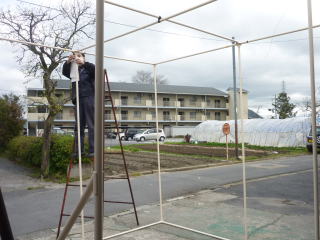

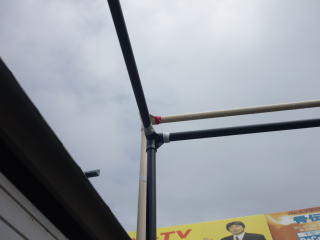

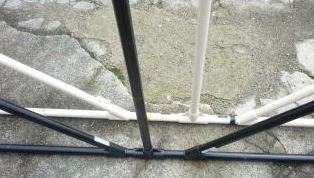

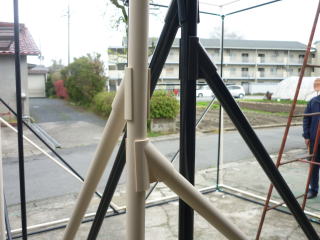

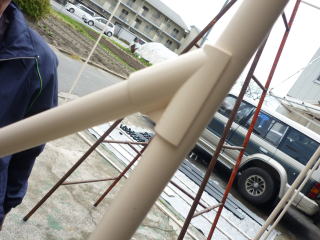

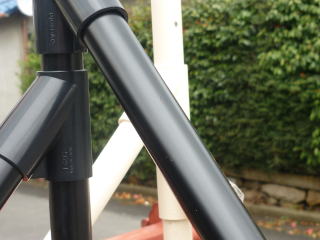

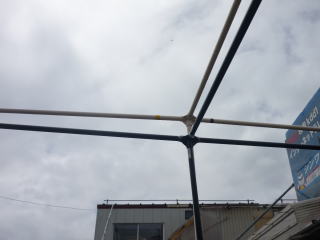

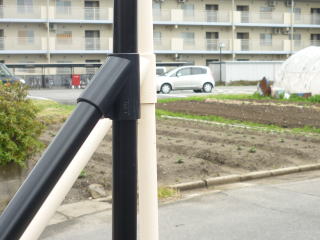

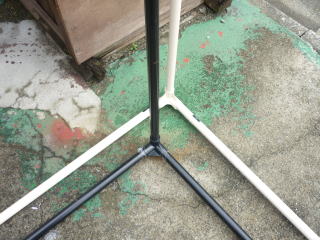

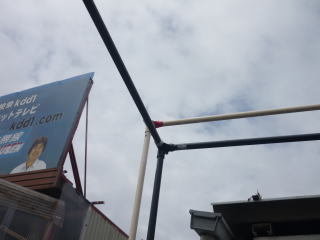

外側 W3300mmXL3300mmXH2800mm テントの底 入り口の位置の確認をします 底のパイプを組みます 2mの脚立(足の保護)を中間に置きます 置くの右側から右側にポールを立てます 画像のように組み立てをします |

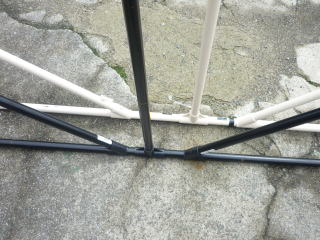

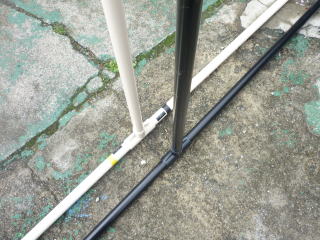

内側W3100mmXW3100mmXH2600mm 内側のテントを組みます テントの底 入り口の位置の確認をします 底のパイプを組みます 2mの脚立(足の保護)を中間に置きます 置くの右側から右側にポールを立てます 画像のように組み立てをします |

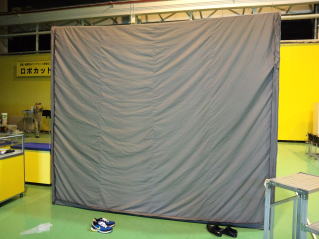

大きさの比較をしていただきます 3mX3mX2.6mになりますと5人が同時に作業しなければなりません 車 大型プラズマ ロボットなどは重量がありますから 床の保護をしてください 一時的に前の横棒を取り外して段差をなくします 床シートの上にシールドテントその上に床シート その上にコンパネで床の保護をしてください |
|||||||||

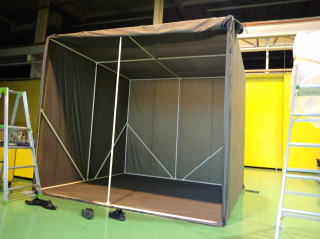

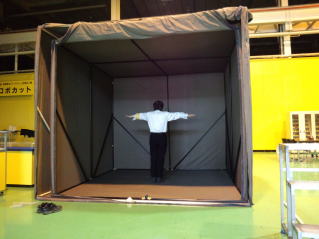

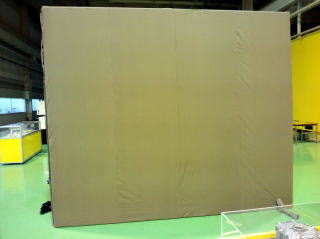

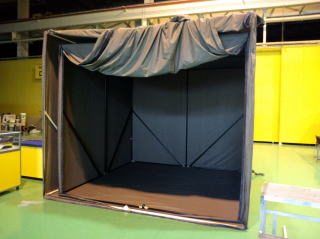

前からみた画像 |

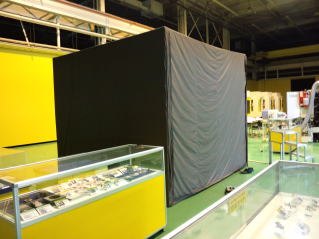

横から見た画像 |
横から電源コードを挿入できます |
|||||||||
シールド効果の簡単なテストには携帯電話が圏外になりますから-50db~-60db以上はあります 電波障害のテスト、プラズマ発生器が及ぼす電波障害などすべてのテスト実験ができます 1重シールド法式テントでは1mm 縫製糸の隙間からでも電波は遮断できません 1mmの隙間が電波漏れにもなります テントの縫製箇所 開閉部分のすべてにシールドで遮蔽をしています。外壁と内壁との隙間10cmをもうけることで電波の減衰を行っています。 中から外の明かりは少し侵入しますが外からはまったく内部を見ることはできません 最近の携帯電波の受信感度はすぐれていますから1mmの隙間からでも携帯通信が可能という携帯電話の新技術のレベルは高く評価されています 電波塔の近くはとくに受信がよく電波の遮蔽はきわめて困難です でも175Cの2重テント工法はいままでになかったもの シールド遮断効果は特にすぐれています 一度お使いいただければ.電波シールド効果は抜群の能力を発揮し開発レベルの向上に役立てていただけます 次世代の電波を使った開発分野あるいは大型機器装置から出る高周波 低周波ノイズの遮断に欠かせないものになります ぜひご活用ください 購入方法及び レンタル制度もございます 見積もりはこちら→メール |
2重のシールド効果 2重のテント工法 レンタル | |||||
175C 2重シールド加工で携帯電話が圏外になります (内側サイズ2.7mX2.7mX2.7m以上) 携帯電話は-60dbの減衰が必要です 内側1mX1mX1m では3重にしても携帯電話は圏外になります) シールドテントの電波漏れ防止 (開閉部 フアスナーに弊社独自の加工を施しています) |
|||||
その前に↓ | |||||
レンタルの貸出前に事前に検査が必要です レンタルを申し込まれる方が希望通りの測定基準に適合するのかの確認をしていただきたいのです そこで 小型サイズの2重のシールドテントをサンプル出しさせていただき 使用可能の判断をしていただいてからレンタルサイズを決めていただきたいのです メールにてお申し込みしてください |
|||||
サイズ 高さX横X奥行き | 開閉口 (横X高さ) |
電磁波繊維 | 短期間 14日まで (税別) |
初回月額(税別) 月額(税別) |
2ヶ月目から 月額(税別) |
90cmX90cmX90cm | 80X80cm | 175C | ¥36000 | ¥54000 |
¥50400 |
100cmX100cmX100cm | 90X90cm | 175C | ¥38000 | ¥56000 | ¥52000 |
50cmX50cmX50cm | 45X45cm | 372N (視認性) |
¥28000 | ¥43800 | ¥40500 |
60cmX60cmX60cm | 55X55cm | 372N (視認性) |
¥30000 | ¥45000 | ¥43000 |
90cmX90cmX90cm | 80X80cm | 372N (視認性) |
¥37800 | ¥58500 |
¥54000 |
100cmX100cmX100cm | 90X90cm | 372N (視認性) |
¥41000 | ¥61000 | ¥57000 |
200cmX200cmX200cm | 190X170cm | 175C | ¥44100 | ¥69300 |
¥63000 |
210cmX210cmX210cm | 200X200cm | 175C | ¥45000 | ¥73000 | ¥68500 |
300cmX200cmX300cm | 290X170cm | 175C | ¥72000 | ¥112500 |
¥100800 |
310cmX210cmX310cm | 300X300cm | 175C | ¥82000 | ¥128000 | ¥118000 |
130cmX200cmX90cm | 120X98cm | 175c | ¥40500 | ¥63000 |
¥58500 |
140cmX210cmX100cm | 130X110cm | 175C | ¥46000 | ¥65500 | ¥63200 |
300cmX260cmX300cm | 290X250cm | 175C | ¥92000 | ¥143000 | ¥132000 |
280cmX250cmX280cm | 270cmX240cm | 175C | ¥88000 | ¥140000 | ¥128000 |
別途送料 1mタイプ¥2100 2m~タイプ¥4200が必要です。 メールで申し込む | |||||
高さ奥行き幅が1つでも200cm以上になりますとレンタル保険に加入していただきます レンタル期間の合計価格の 15%ご負担が必要になります(破損保険) |
