インチで表記、それをミリメートルで 表記しておりますので参考にしてください。
|
通常インチ表
|
| インチ（in.) |
ミリ（ｍｍ） |
| １ |
２５．４
|
| ２ |
５０．８
|
| ３ |
７６．２
|
| ４ |
１０１．６
|
| ５ |
１２７．０
|
| ６ |
１５２．４
|
| ７ |
１７７．８
|
| ８ |
２０３．２
|
| ９ |
２２８．６
|
| １０ |
２５４．０
|
| １１ |
２７９．４
|
| １２ |
３０４．８
|
| １３ |
３３０．２
|
| １４ |
３５５．６
|
| １５ |
３８１．０
|
|
|
| インチ（in.) |
ミリ（ｍｍ） |
| １６ |
４０６．４ |
| １７ |
４３１．８ |
| １８ |
４５７．２ |
| １９ |
４８２．６ |
| ２０ |
５０８．０ |
| ２１ |
５３３．４ |
| ２２ |
５５８．８ |
| ２３ |
５８４．２ |
| ２４ |
６０９．６ |
| ２５ |
６３５．０ |
| ２６ |
６６０．４ |
| ２７ |
６８５．８ |
| ２８ |
７１１．２ |
| ２９ |
７３６．６ |
| ３０ |
７６２．０ |
|
|
|
電導粘着 銅箔テープ 製造 スリッター幅はご希望によりできます.ｍは標準80ｍ巻きです
芯内径3インチ(76.2mm) 幅525ｍｍ 幅25ｍｍなどいろいろできます  メールでお問い合わせください |
 |
導電性テープの製造
粘着テープ 品名指定 特注サイズが可能です
例1ロール幅1130ｍｍ 実行有効寸法1000ｍｍ １ーロール30ｍ巻き（最小ロット数です）
スリッター加工で 幅25ｍｍ ロール芯内径３インチ 長さ30ｍ巻きなら40本出来ます
例2 スリッター加工で 幅20ｍｍ ロール芯内径３インチ 長さ30ｍ巻きなら50本出来ます
例3 スリッター加工で 幅10ｍｍ ロール芯内径３インチ 長さ30ｍ巻きなら100本出来ます
例4 スリッター加工で 幅10ｍｍ ロール芯内径３インチ 長さ30ｍ巻きなら50本
幅30ｍｍ ロール芯内径３インチ 長さ30ｍ巻きなら30本出来ます
ｍ数の組み合わせにていろいろスリッター加工できます メールで見積もりする |
| エレクトロニクスのアッセンブリーされている会社に多く納品ささていただいております |
幅サイズ. 長さサイズはＯＥＭできます 品名？？何ｍ？？何ｍｍ幅を何巻き必要ですか？？
メールで見積もりする |
| 見本用として１巻きほしい 幅のサイズが指定したい 例えば25ｍｍを15ｍｍ幅にしてほしいなど |
 |
 |
 |

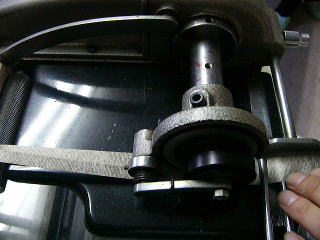

| 手作業にて導電布の幅をカットします |
幅25ｍｍのサイズを
15ｍｍの幅に裁断します |
15ｍｍと10ｍｍに裁断 |
 |
 |
通常の規格サイズから幅の
カッテング
幅25ｍｍを18ｍｍ.17ｍｍ11ｍｍ
希望通りに合わせます
カット賃が価格20％増しになります
|
| 15ｍｍ幅 巻き25ｍ |
10ｍｍ幅巻き25ｍ |
|
 |
 |
アースがとりやすいと言う
メリットがございます
基板のパターン設計に活用してみてください |
Ｔ276（25ｍｍＸ25ｍ巻き） のり付き
厚み0.1ｍｍ |
導電銅粘着テープ1巻 ￥7800（税別）
芯内径3インチ(76.2mm)
|
導電銅テープ10巻
￥39000（税別）
メールで見積もりする |
 |
 |
 |
Ｔ2801（25ｍｍＸ25ｍ巻き）のり付き
厚み0.1ｍｍ |
導電布粘着アルミテープ1巻
￥3360（税別）
芯内径3インチ(76.2mm) |
導電アルミテープ10巻
￥16800（税別）
メールで見積もりする |
 |
 |
 |
Ｔ217（25ｍｍＸ25ｍ巻き）のり付き
厚み0.1ｍｍ |
導電ＲＳ粘着テープ1巻￥9000（税別）
芯内径3インチ(76.2mm) |
導電ＲＳテープ10巻￥45000（税別）
メールで見積もりする |
|
|
|
| 写真は近日中に添付ささていただきます |
写真は近日中に添付ささていただきます |
写真は近日中に添付ささていただきます |
Ｔ218（25ｍｍＸ25ｍ巻き）のり付き
厚み0.1ｍｍ↓ |
導電タフタ粘着テープ1巻
￥9000（税別） 芯内径3インチ↓ |
導電タフタテープ10巻
￥45000（税別）
メールで見積もりする↓ |
 |
 |
 |
Ｔ254（25ｍｍＸ25ｍ巻き）のり付き
厚み0.1ｍｍ↓ |
導電布粘着テープ1巻￥9300（税別）
芯内径3インチ(76.2mm)↓ |
導電不織布テープ10巻
￥48000（税別）
↓メールで見積もりする |
 |
 |
 |
| Ｔ214（25ｍｍＸ25ｍ巻き）のり付き↓ |
導電不織布粘着テープ1巻
￥9000（税別） 芯内径75ｍｍ↓ |
メールで見積もりをする
導電不織布テープ10巻
￥45000（税別）↓ |
|
|
メールで見積もりする
幅150ｍｍで長さ200ｍ巻き
|
| Ｔ214（150ｍｍＸ200ｍ巻き）のり付き↓ |
導電不織布粘着テープ1巻
￥96000（税別）芯内径75ｍｍ↓ |
￥96000（税別）芯内径75ｍｍです↓ |
|
|
メールで見積もりする
幅150ｍｍで長さ200ｍ巻き |
|
|
|
Ｔ200（150ｍｍＸ200ｍ巻き）のり付き特注品
輸出HSコード 3926.90-9000（製品分類コード）
非難燃で電気抵抗値は0.5Ω以下です
↓ |
導電不織布粘着テープ1巻
￥90000（税別）芯内径75ｍｍ↓ |
￥90000（税別）芯内径75ｍｍです↓ |
|
|
メールで見積もりする
幅150ｍｍで長さ200ｍ巻き
価格？？？ |
Ｔ3181（150ｍｍＸ200ｍ巻き）のり付き
価格？？？
難燃 電気抵抗値は0.5Ω以下です特注品↓ |
導電不織布粘着テープ1巻↓ |
↓ |
|
|
メールで見積もりする
幅150ｍｍで長さ200ｍ巻き
価格？？ |
|
 |
 |
 |
ダイワボウ615銅布テープ（25ｍｍＸ20ｍ巻き）
のりなし厚み0.15ｍｍ |
ダイワボウ615銅布テープ（30ｍｍＸ20ｍ巻き）
芯内径3インチ(76.2mm)
１巻￥6800（税別）
アクリルの銅メッキにフェラメントして
合成したものです
|
10巻 ダイワボウ615銅布テープ
（30ｍｍＸ20ｍ巻き） ￥51000（税別）
メールで見積もりする |
 |
 |
10巻
メールで見積もりする |
導電布粘着テープ 芯内径3インチ(76.2mm)
厚み03.ｍｍ
（幅25ｍｍＸ長さ14ｍ巻き）
￥6720（税別）在庫￥3個
（幅25ｍｍＸ長さ6ｍ巻き）
￥2880（税別）在庫￥6個
（幅25ｍｍＸ長さ9ｍ巻き）
￥4320（税別）在庫￥7個 |
導電布粘着テープ 芯内径3インチ(76.2mm)
175Ｃテープ１巻き（25ｍｍＸ10ｍ巻き）のり付き完売 ￥4800（税別）
導電布粘着テープは銅にニッケルメッキをほどこしたものです
ＵＬ510ＦＲ申請中 |

銅 ニッケルメッキ |
 |
10巻
メールで見積もりする |
ダイワボウ175Ｃテープ（14ｍｍＸ20ｍ巻き）
のりなし厚み0.3ｍｍ
芯内心２インチ（50.8ｍｍ）
10ｍｍ.20ｍｍ.２５ｍｍ．30ｍｍ.50ｍｍ |
導電布テープ 芯内径46ｍｍ１巻 \4300（税別）
導電布粘着テープは銅にニッケルメッキをほどこしたものです
幅サイズ. 長さサイズはＯＥＭできます
何ｍ？？何ｍｍ幅を何巻き必要ですか？？
|
|
|
銅箔テープ（ＤＣＵＴ）製造 ＤＷＴ-2000 アース設置不要です（大きなメリットです）
基板設計 アース設置が取れる.電波の誤動作対策.電波の回り込み対策に活用いただけます |
 |
標準は芯内径3インチ(７６．２mm) 特注にて芯内径2インチ（50.8ｍｍ） 芯内径1インチ（２５．４ｍｍ）等出来ます
20ｍ巻きです テープの幅サイズは25ｍｍ .20ｍｍ 厚み 0.08ｍｍ メールで見積もりする |
 |
 |
ダイワボウ 372Ｃ 難燃 導電布粘着テープは銅にニッケルメッキをほどこしたものが
DWT-１０００ -導電難燃粘着テープです
信号ケーブル編組ネットの束ね、被覆シールド層の補修.電磁波暗室無線機修理室、放送局スタジオなど用途に
|
ダイワボウ372Ｃテープ難燃
のりなし厚み0.17ｍｍ
芯内心２インチ（50.8ｍｍ）
幅10ｍｍ .幅20ｍｍ. 幅 ２５ｍｍ．
幅30ｍｍ. 幅50ｍｍ |
導電布テープ 372Ｃ難燃 芯内径 50.8ｍｍ 厚み0.3ｍｍ
導電布粘着テープは銅にニッケルメッキをほどこしたものです
幅サイズ. 長さサイズはＯＥＭできます 何ｍ？？何ｍｍ幅を何巻き必要ですか？
幅25ｍｍ長さ20ｍ 1巻き￥
幅25ｍｍ長さ25ｍ 3巻き￥
|
DWT-１０００ -導電難燃粘着テープ （ダイワボウ 372Ｃ 難燃）

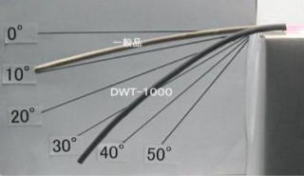

特徴 とにかく柔らかい フレキシューブ性が高いです。
|
フレキシブル性に富み、フィット性が良好で LVDSハーネスに最適。
・粘着層に導電性粘着材を使用する事により 優れた電磁波シールド効果を発揮。
・柔らかさと軽量を実現。
・RHOS対応、ノンハロゲン、難燃性ＵＬ５１０（ＦＲ） 相当を実現。
・ケーブル、ＦＦＣ、ＦＰＣ等の電磁波シールド。
・筐体の隙間の電磁波シールド,ガスケット。
・シールドルーム、ブース等の電磁波シールド。
|
 ・
ULの認定 ファイルNO, E327399 |
DWT-１０００
-導電難燃粘着テープ- |
 |
使用目的 電子機器 電気製品.パソコン.半導体. 自動ロボット 自販機 改札切符自動販売機..自動改札口
などの電波の回り込みの誤動作防止.電子基板のアース設置対策.電子機器のアース対策.パソコン製品の誤動作
パソコンのネットワークシステムの誤動作.無線機器の誤動作.音響機器誤動作.医療機器の誤動作.パソコントラブル対策
監視カメラの電波障害による誤動作などあらいる対策に適合します
こんなところにも多く使われています↓ |
| 仕様 |
導電布厚み |
μm |
145 |
| 粘着層厚み |
μm |
25 |
| 製品厚み |
μm |
170 |
| 導電布材質 |
- |
ポリエステル(銅/ニッケルめっき) |
| 粘着材質 |
- |
アクリル系導電性粘着材 |
| 製品幅（例） |
mm |
15、20、25、50mmなど要相談 |
| 物性 |
表面抵抗値 |
Ω/□ |
0.05 |
| 粘着強力 |
N/20mm |
5 |
|
